產品介紹

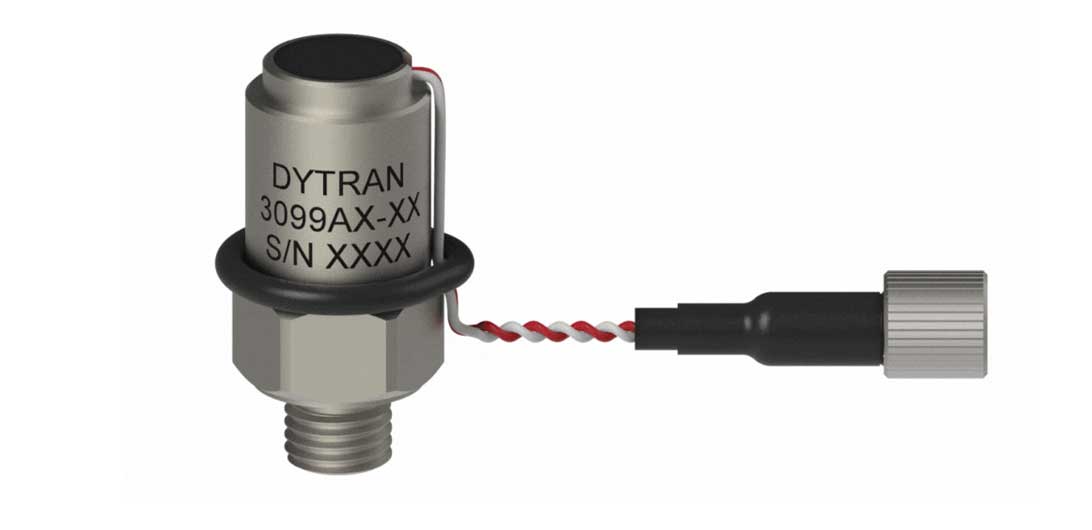

Dytran 3099A系列可測量高達60KG范圍的高沖擊沖擊和其他高振幅、短時事件。其獨特的微型設計結合了石英傳感元件和機械和電氣過濾器，以確保零位移不會損壞SRS圖。應用包括金屬對金屬沖擊試驗、遠場爆炸試驗以及近場爆炸螺栓和級分離。 傳感器采用鈦合金材質，重量為8克。外殼隔離，以避免接地回路干擾和電氣噪聲。1/4–28 螺柱，10–32接頭。
產品特性
機械和電氣濾波
不銹鋼
電氣隔離
高固有頻率
IEPE
規(guī)格參數
|
量程 |
25000,50000,60000 g |
|
靈敏度 |
0.05,0.1,0.2 mV/g |
|
頻率響應 |
10 to 10000 Hz |
|
線性 |
±1 % F.S. |
|
工作溫度 |
-12 to 121 ℃ |
|
固有頻率 |
?120 kHz |
|
連接 |
10-32 接頭 |
|
重量 |
8 g |
|
安裝 |
1/4-28 螺柱 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。
產品細節(jié)圖
產品應用圖
