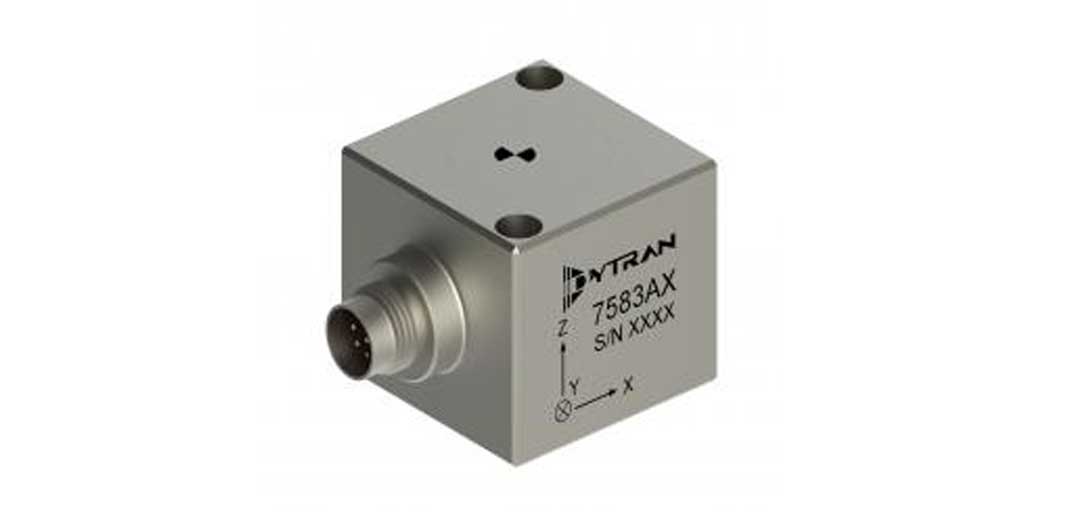

美國進口Dytran 7583A系列 三軸MEMS加速度計傳感器
種類：加速度計傳感器
類型：三軸型
規格：34.4 x 25 x 21 mm
型號：7583A系列
應用范圍：道路荷載試驗、飛行試驗、飛行中振動測試、顫振試驗、低頻飛機/機身振動測量、結構動力學
產品介紹
Dytran 7583A系列在堅固的密封封裝中提供VC–MEMS三軸測量。這種高性能三軸可變電容（VC）加速度計提供多種量程，以滿足客戶的加速度測量需求。由于優越的溫度補償設計和擴展的頻率響應，它具有出色的熱穩定性。 該加速度計模塊結合了三個集成VC加速度計芯片，具有高驅動、低阻抗緩沖功能，用于在商業和工業環境中測量加速度。為零度定制?到?需要擴展頻率范圍（從0到7000 Hz）的中頻應用。密封鈦殼有一個完整的5/16–32 9針插座，可以使用以下任意一種輕松安裝：兩個M4螺釘（6687A1）、兩個8–32螺釘（6753A1）、一個?–28安裝螺柱（6360）或?–28至M6安裝螺柱，所有這些都是供應的。氣密封裝，可在高濕度和骯臟環境中可靠運行。
產品特性
氣密封裝
高沖擊頻率
擴展頻率響應
+6 to +14 VDC
MEMS技術
直流響應
規格參數
|
量程 |
2,5,10,30,50,100,200 g |
|
靈敏度 |
20,40,80,133,200,400,800 mV/g |
|
頻率響應 |
0 to 7000 Hz |
|
非線性 |
0.5 % F.S. |
|
工作溫度 |
-55 to 125 ℃ |
|
輸出阻抗 |
1 Ω |
|
連接 |
9針5/16-32 徑向連接 |
|
重量 |
38 g |
|
安裝方式 |
2個ø4.57 mm 通孔 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。
產品細節圖
產品應用圖
