美國進口Dytran 3038A 參考基準加速度計傳感器
種類:加速度計傳感器
類型:校準
規格:29.4 x 19.05 x 26.9 mm
型號:3038A
應用范圍:背靠背加速計校準、低頻、低g值測量、NIST可追溯校準(與適當?shù)碾妱?dòng)振動篩、電源和控制系統一起使用時)
產品介紹
Dytran 3038A,背靠背校準加速計傳感器,設計用于安裝在微型動態振動篩上,用于校準安裝在其上安裝面上的其他(測試)加速計。它為確定未知加速度、速度和位移傳感器的靈敏度和頻率響應特性提供了一種方便的方法。已配備電動振動篩和控制系統的振動實驗室可以輕松地結合使用3027系列,以完成內部NIST可追溯校準。3038A提供10 mV/g靈敏度,并通過10–32螺紋孔安裝到振動篩頭上。 與該系列中提供的雙端校準標準加速計進行背靠背比較,需要將測試加速計直接安裝到校準標準的頂部安裝面上,并使用電動振動篩系統以各種頻率和振幅驅動耦合對。在每個測試頻率下,設置振幅,并從測試加速計讀取相應的輸出。用戶需要提供電纜、電源裝置和電動振動篩系統,形成一個完整的測量系統。3038A應用于低頻、低g水平測量。
產品特性
鈦合金
微型
背靠背參考加速度計傳感器
IEPE
規格參數
|
量程 |
500 g |
|
靈敏度 |
10 mV/g |
|
頻率響應 |
1 to 10000 Hz |
|
線性 |
± 1 % F.S. |
|
工作溫度 |
-51 to 121 ℃ |
|
順應電壓 |
+18 to +30 VDC |
|
連接 |
焊接端電氣連接 |
|
重量 |
35 g |
|
安裝方式 |
頂部1/4–28螺紋孔和底部10–32螺紋孔 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體,受到外界振動或者擠壓時壓電晶體會釋放電荷,傳感器內部處理電路進而將電荷轉化為一個高電平,低阻抗的電壓信號。

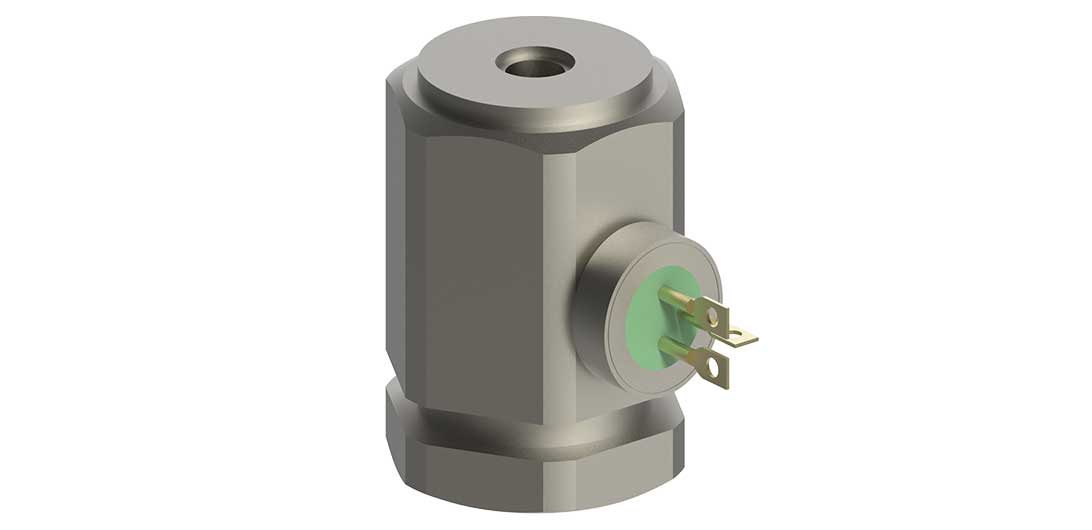

產品細節圖
產品應用圖
-
