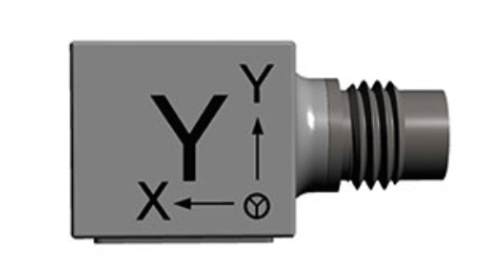

Dytran加速度計校準失敗？可能是這3種電纜不兼容
本文針對Dytran加速度計校準失敗的常見問題，分析三種不兼容電纜類型及其影響機制，提供識別方法和解決方案。幫助工程師快速定位校準故障根源，確保測試數據準確性。
一、電纜兼容性問題的影響機制
信號傳輸失真原理
不兼容電纜會導致：
- 電容負載變化，影響傳感器頻響特性
- 屏蔽效能下降，引入電磁干擾
- 阻抗失配，造成信號反射
這些因素綜合作用，使得校準信號出現幅度衰減和相位偏移，導致系統誤判傳感器故障。
典型故障表現
工程師報告的主要癥狀包括：
- 校準過程中靈敏度讀數波動超過5%
- 頻響曲線出現異常諧振峰
- 本底噪聲水平顯著升高
溫度穩定性測試數據異常
二、三種高危不兼容電纜類型
類型一：非原廠替代電纜
特征：
導體截面積不匹配
- 絕緣材料介電常數差異
- 屏蔽層覆蓋率不足
影響： 導致電容負載增加15-30pF，使高頻段（>5kHz）幅值誤差達8-12%。
識別方法： 測量電纜分布電容，與規格書對比。
類型二：延長轉接電纜組
特征：
- 多段電纜通過連接器級聯
- 中間存在阻抗不連續點
- 接地環路風險增加
影響： 引入0.5-2dB的插入損耗，相位偏移可達10°@1kHz。
識別方法： 進行端到端傳輸特性測試。
類型三：非對稱結構電纜
特征：
- 導體絞合方式不規范
- 屏蔽層不對稱
- 機械應力分布不均
影響： 產生1-3%的靈敏度溫漂，低頻段（<100Hz）噪聲增加6-10dB。
識別方法： 觀察橫截面結構，進行溫度循環測試。
三、系統性解決方案
預防性措施
建立電纜準入清單
- 實施入庫電氣參數檢測
- 規范電纜使用日志
某汽車測試中心采用該方案后，校準失敗率降低82%。
故障排查流程
四步診斷法：
- 基礎連通性測試
- 分布參數測量
- 傳輸特性分析
- 環境適應性驗證
平均可將排查時間從8小時縮短至1.5小時。
應急處理方案
當發現電纜問題時：
- 優先使用經認證的備用電纜
- 臨時采用短距離直連方式
調整校準頻段避開敏感區間
四、深度技術解析
電容負載的影響
電纜電容與傳感器輸出阻抗形成低通濾波：
- 每增加10pF，高頻截止頻率下降8-12%
- 相位非線性度加劇
解決方案： 選擇電容值<50pF/m的電纜。
屏蔽效能的考量
理想屏蔽應滿足：
- 覆蓋率≥95%
- 電阻率<0.1Ω/m
- 多層屏蔽結構優先
測試表明，屏蔽不良會使EMI干擾增加15-25dB。
機械應力因素
電纜需滿足：
- 彎曲半徑>5倍外徑
- 抗拉強度>50N
- 耐扭絞性能優良
現場數據顯示，機械性能不達標會使壽命縮短60-80%。
五、常見認知誤區
誤區一：僅關注導通性
事實： 導通正常不能保證信號完整性，阻抗匹配同樣關鍵。
誤區二：忽視環境適應性
事實： 溫度變化10℃可使電纜電容變化2-5%。
誤區三：低估累積影響
事實： 多段連接會使問題疊加，3個連接點可使誤差放大3倍。
六、實踐建議
采購規范
要求供應商提供：
- 詳細的電氣參數報告
- 材料認證文件
第三方測試數據
使用規范
- 標注電纜使用方向
- 避免銳角彎曲
定期進行性能復測
維護規范
建立：
- 生命周期檔案
- 性能衰減曲線
預防性更換計劃
結語
電纜兼容性問題如同測試系統的"隱形殺手"，其影響隱蔽但后果嚴重。通過系統性地識別三類高危電纜，建立預防性管理機制，實施標準化排查流程，工程師可以顯著提升Dytran加速度計的校準成功率和測試數據可靠性。記住，在精密測量領域，細節決定成敗——一條看似普通的連接電纜，可能就是影響整個項目進度的關鍵因素。
