什么是信號器？（停機傳感器揭示故障過程的初始原因）
過程報警開關可用于觸發一種稱為報警器的特殊類型的指示裝置。信號器是一組指示燈和相關電路，設計用于當過程進入異常狀態時，通過閃爍和發出聲音蜂鳴器來引起操作員的注意。然后，操作員可以通過按下按鈕來“確認”報警狀態，使報警燈保持點亮(穩定)而不是閃爍，并使蜂鳴器靜音。在實際報警條件(過程報警)恢復正常狀態之前，指示燈不會轉動o?。
什么是信號器？

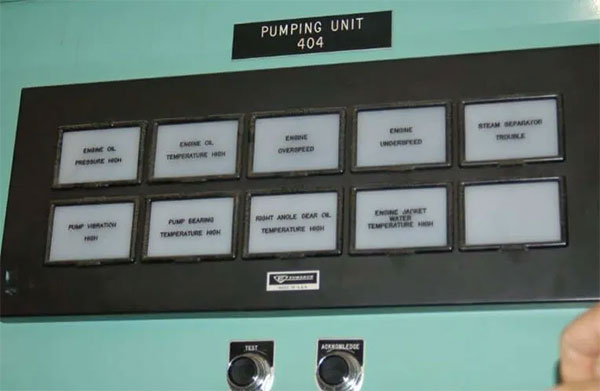

這張照片顯示了位于大型發動機驅動泵控制面板上的信號器。每個寫有文字的白色塑料方塊是一個半透明的窗格，覆蓋著一個小燈泡。當警報條件發生時，相應的燈泡閃爍，導致半透明的白色塑料發光，向操作員突出顯示哪個警報處于活動狀態:
注意下面標有“測試”和“確認”的兩個按鈕開關按下“Acknowledge ”(確認)按鈕將使聲音蜂鳴器靜音，并將任何閃爍的報警燈變?yōu)榉€(wěn)定(穩定)的報警燈，直到報警條件解除，此時報警燈將完全變?yōu)閛?。按下“測試”按鈕打開所有報警燈，以確保所有燈泡仍能正常工作。

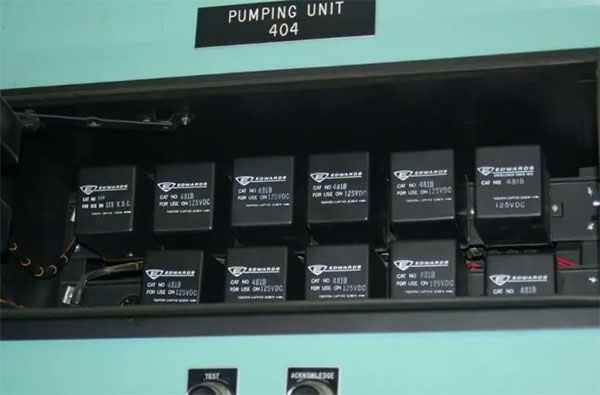

打開該報警器的前面板，顯示控制閃爍和確認鎖存功能的模塊化繼電器單元，每個報警燈一個:
這種模塊化設計允許每個報警通道得到維護，而不必中斷報警器面板中其他通道的功能。
一個簡單的邏輯門電路說明了所有過程報警信號器共有的確認鎖存特征(這里由S-R鎖存電路實現):
安裝在面板上的報警器已經成為過去，因為基于計算機的報警顯示器用先進的功能代替了它們，首次事件記錄和多層確認/訪問。時間記錄在過程工業中特別重要，因為事件的順序在異常操作條件之后的調查中通常是極其重要的。知道發生了什么，以及確切的發生時間，比簡單地知道哪個警報觸發了要有用得多。
停機傳感器揭示故障過程的初始原因
當具有許多停機傳感器的復雜機器或過程自動停機時，在事實發生后辨別哪個停機設備負責可能是di?cult。例如，想象一臺發動機驅動的發電機自動關閉，因為發電機的一個“跳閘”傳感器檢測到欠壓情況。然而，一旦發動機關閉，多個行程傳感器將顯示異常情況，僅僅是因為發動機不再運行。
機油壓力傳感器就是一個例子:一旦發動機關閉，將不再有任何機油壓力，從而導致警報激活。欠壓警報也屬于這一類:一旦發動機關閉，發電機將不再轉動，因此其輸出電壓必須為零。任何遇到關閉的發動機的操作人員的問題是，他或她不能辨別這些警報中的哪一個是關閉的初始原因，而這些警報中的哪一個只是在發動機關閉o?.之后才被激活顯示欠壓和低油壓燈的信號器面板不會告訴我們哪個事件首先關閉發電機。然而,“第一事件”(有時稱為“第一出”)報警器顯示哪個跳閘傳感器是第一個激活的，從而揭示事件的初始原因。
